Сборка лодочного прицепа

Стоит упомянуть, что чертежи лодочных прицепов должны содержать четкие размеры, которые будут подходить для вашего индивидуального случая.

Старайтесь сделать такую конструкцию, которая будет подходить именно для вас, так как в дальнейшем могут возникнуть проблемы с фиксацией лодки. Тщательно измерьте габариты катера или лодки, и только тогда приступайте к работам.

Как советуют специалисты, все элементы лодочного прицепа своими руками должны соединяться с помощью сварки. Можно использовать и болты, но только не заклепки. Для большей надежности на стыки конструкции необходимо приварить дополнительные косынки.

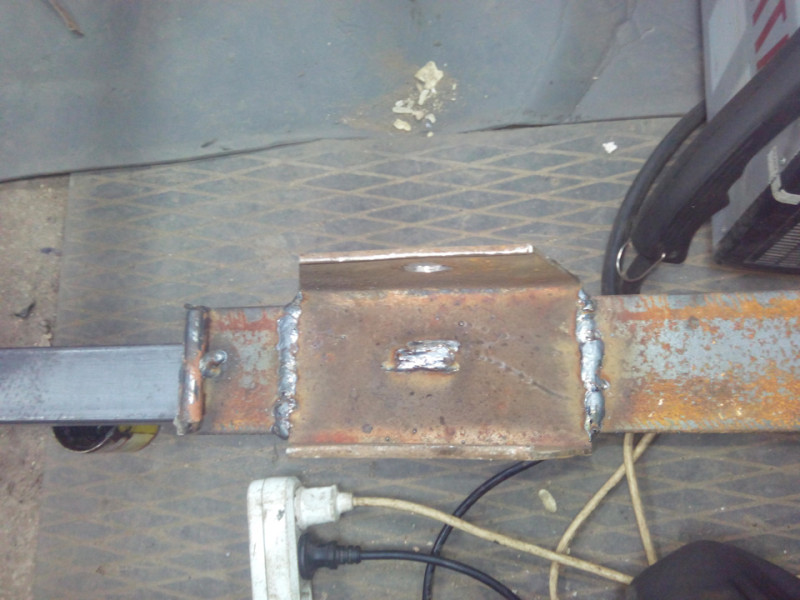

Далее нужно просверлить отверстия под болты М12, и выполнить соединение сцепки с осью

Непосредственно перед сборкой тщательно проверьте, как сбалансирована рама, а также обратите внимание на привальное соотношение конструкции оси к балке

Как сделать прицеп для лодки ПФХ своими руками

Советуется такую процедуру выполнять старым, проверенным методом: установите колеса, присоедините самодельный лодочный прицеп к авто и проведите тест драйв, проще говоря тестовый заезд.

Во время движения удостоверьтесь, что прицепное устройство идет ровно и не отклоняется в какую-либо из сторон. Автомобиль должен ехать ровно, а руль при этом не должно вести в сторону.

Если все в порядке, и никаких проблем не обнаружено необходимо установить стояночную ножку, а также страховочный трос для надежности. Некоторые устанавливают еще и «рулевое колесо», которое позволяет с легкостью перекачивать тележку с места на место, но это не обязательно.

Для монтажа лебедки лодочного прицепа вам нужна труба 60×40×2, которая также понадобится и для опоры кильблоков и крыльев. Затем возьмите металлические полосы 4 мм и скрепите килевые ролики.

Такие полосы можно изготовить самостоятельно просто предварительно их вырезав и сварив. Когда ролики будут установлены проверьте легкость их хода. Они должны вращаться максимально свободно.

Для самодельного прицепа для лодок можно использовать заводские ролики, или сделать их собственноручно с помощью полиуретана. Это можно сделать на токарном стенке, выточив два боковых и два килевых ролика.

В качестве осей для колесиков можно использовать болты М14 предварительно сделав в колесиках дыры под соответствующие болты. Учтите, что держатель для роликов должен быть выполнен в П-образной форме.

После того, как конструкция автоприцепа для перевозки лодки сделана, нужно тщательно проверить качество швов и остальных крепежей, после чего обработать их антикоррозийным средством и окрасить.

Параметры прицепа и регистрация в ГИБДД

Чаще всего в поселках до реки (или озера) рукой подать и на дороге к водоему сроду не было постов ГИБДД. Покупать дорогостоящий фабричный прицеп, чтобы привезти лодку 200-300 метров или даже пару км, никто не хочет и поэтому мастерят прицепы для плавучих средств из подручных материалов.

В больших же городах регистрация сего транспортного средства просто обязательна – до водоема без нее просто не доедешь, остановит “доблестная, честная и сердцу дорогая” автоинспекция на первом же посту и “влепят” штраф или конфискуют прицеп.

Для того чтобы прицеп зарегистрировали, нужно получить заключение у организации, которая имеет лицензию на тестирование и испытание транспортных средств (некоторые автошколы, МРЕО, иногда даже частные организации с лицензией).Для проведения испытания в организацию, которая будет заниматься этим благим делом, необходимо предоставить чертежи прицепа, которые должны быть выполнены должным образом (качественный чертеж с указанием всех размеров и параметров).

Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

  1. Определиться с наиболее подходящими размерами.
  2. Подобрать требуемые материалы и инструменты.
  3. Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

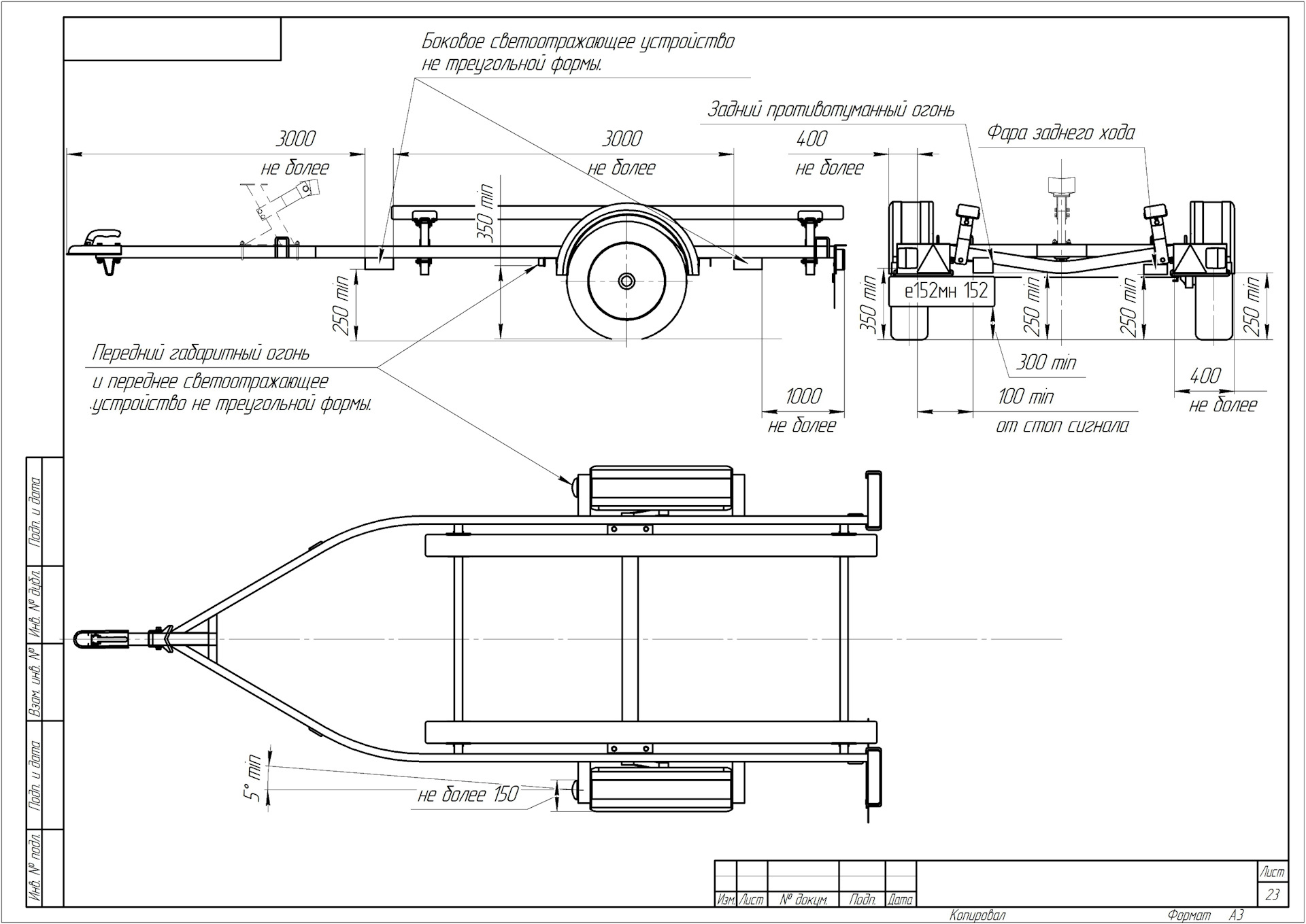

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

  1. Длина всей конструкции.
  2. Высота бортов.
  3. Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

  • Длина не более 20 метров.
  • Ширина не более 2,2 метров.
  • Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

  1. Листового металла, рекомендуемая толщина которого составляет 2 мм.
  2. Металлическая труба, применяемая при сборке каркаса.
  3. Швеллер, толщина которого составляет 12 мм.
  4. Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
  5. Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
  6. Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
  7. Фонари автомобильные с указателем поворотов.
  8. Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
  9. Опорная ножка с механизмом подъема.
  10. Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

  • Молоток.
  • Измерительные приборы с маркером.
  • Электроды и наиболее подходящий сварочный аппарат.
  • Набор ключей.
  • Дрель и сверло.
  • Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

  1. Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
  2. В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
  3. При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Инструкция по изготовлению

Для того чтобы не допустить ошибок на момент проведения работы следует изначально разработать проект, который представлен сочетанием чертежей и основной технической информации.

Весь непосредственный процесс монтажа можно разделить на несколько этапов:

  1. Для начала проводится сбор рамы, соединение отдельных элементов проводится при применении сварки, за счет чего достигается требуемая прочность.
  2. Ось, которая требуется для установки колес, крепится к раме при помощи болтового соединения. Это делается для того, чтобы исключить вероятность потери прочности из-за вибрационной нагрузки.
  3. Проводится установка крепежного элемента в зоне соединения оси и фаркопа. Мастера рекомендуют использовать исключительно готовые конструкции, так как они обеспечивают требуемый уровень надежности соединения.
  4. Следующий этап заключается в монтаже колес. Подобная работа довольно проста в исполнении.

После проведения работы следует провести тестовый проезд трейлера, так как есть вероятность того, что потребуется балансировка. Для того чтобы исключить вероятность опрокидывания лодки на момент ее транспортировки проводится также установка опор.

Фиксаторы могут быть созданы при применении специальной трубы. Финишный этап заключается в зачистке поверхности, нанесении грунта и краски, за счет чего существенно продлевается эксплуатационный срок изделия.

Изготовление бортов

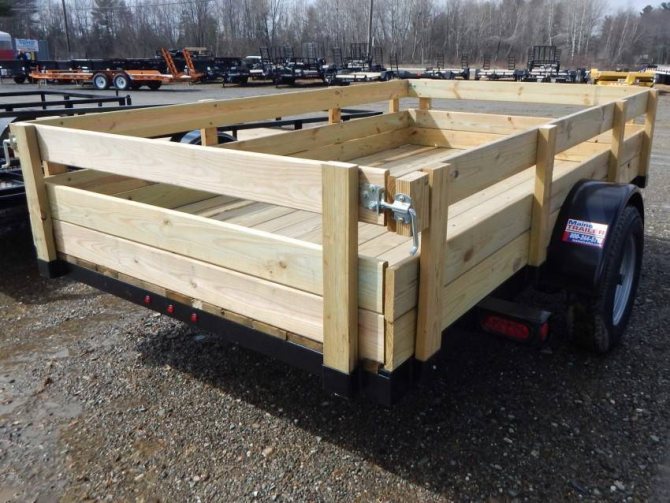

Самый лучший вариант – изготовить борта на каркасе из металлического профиля при помощи листового металла. Но, в целях экономии можно воспользоваться и деревянными щитами. Также достаточно современным решением является применение панелей из поликарбоната.

Как сделать прицеп для лодки ПФХ своими руками

Преимущество дерева и фанеры заключается в простоте обработки, монтажа и небольшом весе. Но, этот вариант имеет ограниченную сферу использования. Деревянные щиты крепятся на профиль резьбовыми соединениями.

Популярные статьи  Запеченная рыба в фольге — лучшие рецепты

Как сделать прицеп для лодки ПФХ своими руками

В данном случае в углах обязательно дополнительно устанавливаются уголки для увеличения жесткости конструкции.

Как сделать прицеп для лодки ПФХ своими руками

Инструкция по изготовлению

Для создания средства транспортировки лодок нам потребуются такие компоненты (размеры не указаны так как параметры у каждой лодки индивидуальные):

  • профиль металлический или труба с толщиной стенки 4-5мм. или алюминиевый профиль толщиной 12-15мм. (подойдет для легких лодок);
  • труба 60х40х2;
  • кусок швеллера 12го;
  • лист железа толщина 2мм;
  • облицовочные крылья и брызговики (на ваше усмотрение из чем обшить — легким пластиком или жестью);
  • провода на проводку;
  • два габаритных фонаря с поворотными сигналами (задние фары) от любого типа автомобиля;
  • лебедка ручная с тросом;
  • опорная ножка;
  • кильблоки или материал для них (полиуретан);
  • грунтовка и краска (по желанию).

Для изготовлению необходимо подобрать прочные и легкие материалы. Большой вес прицепа из тяжелых, толстых компонентов с лодкой на борту значительно увеличивает расход топлива автомобиля и увеличивает износ шин, двигателя и коробки передач.

Так же следует учесть такие факторы, как:

  • размеры и возможности заезда к месту хранения лодки;
  • предельный буксировочный вес вашей машины (тягача);
  • удобство эксплуатации прицепа отдельно от автомобиля (стойки, ножки, ручки для перемещения).

Доработка

Составленный чертёж с просчитанными данными относительно параметров используемых материалов будет хорошим подспорьем в монтажных работах, поэтому обходиться без него не стоит. Для удобства разрабатывается несколько чертёжных планов, отражающих разные узлы соединения и механизмов. Так будет быстрее производить сборку деталей, не забывая о мелких деталях.

Процесс изготовления прицепа состоит из следующих этапов:

  1. Первой собирается рама. Для того, чтобы конструкция получилась достаточно прочной, нужно соединять металлические трубы и профиль сварочным аппаратом. Ходовку и ось прихватывать к раме не стоит, а вот укрепления стыков в виде косынок из тонкого листового металла не помешают.

  2. Ось к раме фиксируется строго перпендикулярно по отношению к центральной балке. Для крепления используются болты М12 или М13.
  3. Установить крепёжный механизм в зоне соединения оси и фаркопа. Мастера рекомендуют использовать готовый механизм, это ускорит процесс сборки, и гарантирует безопасность эксплуатации прицепа.
  4. Следующий этап заключается в монтаже колёс. Принцип работы тот же, что и при установке колёсных пар на авто или мотоцикл.
  5. Тестовый проезд трейлера, подсоединённого к авто, поможет определить необходимость проведения балансировки. Если при езде самодельную конструкцию не уводит в сторону (влево/вправо), то можно повторить тест, но уже с лодкой. В случае обнаружения ухода прицепа в сторону, потребуется переставлять ось.
  6. Чтобы во время езды лодка не заваливалась на бока, нужно установить на конструкции опоры: опорную ножку и страховочный трос, опорные элементы для крыльев, лебёдки и кильблоков. Для изготовления фиксаторов используется труба 60х40х2 мм. Опоры под кильблок раскраивают на гильотине из полос металла и соединяют сварочным аппаратом. Параметры и угол наклона должны давать роликам свободно двигаться при погрузке, а во время переезда плотно прилегать к лодке. Излишнее давление может повредить корпус плавучего средства или киль. Упростить расчёты поможет сделанный предварительно макет киля. Так выставить ролики будет гораздо легче.
  7. После установки всех элементов на каркас нужно зачистить металлические поверхности мелкой шкуркой, после чего обезжирить спиртовым раствором или ацетоном. Чтобы коррозия не проступила при первом дожде, следует обработать все металлические детали грунтовкой и краской с промежуточной просушкой.
  8. После просушки на прицеп устанавливаются брызговики. Далее на заднюю часть конструкции фиксируются фонари, и протягивается проводка. Провода аккуратно фиксируются вдоль всей длины, чтобы при установке лодки и её снятии цепь не повредилась. Выходной кабель фиксируется у фаркопа с помощью разъёмов.

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

Создание рамы

  • Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
  • Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

  • После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
  • Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

  • Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
  • Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
  • После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

  • Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
  • Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
  • Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

  • После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
  • После этого устанавливаем брызговики и проводку с габаритным освещением.
  • Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.

Переделка прицепа

Модернизацию прицепа каждый делает на свое усмотрение и исходя из своих потребностей. При отсутствии каких-либо деталей и элементов в первоначальной комплектации их можно докупить после и установить самостоятельно. Можно улучшить определенные элементы и сделать их более удобными и комфортными.

Как правило, модернизируют обычные прицепы, чтобы возить на них свою лодку и использовать по прямому назначению. Но производители позаботились и об этом, создав универсальные прицепы, используемые для перевозки разноплановых грузов.

Багажник

Это уже крайний случай, поскольку в багажник даже самой большой машины лодка не войдет. Ее нужно сдувать, а затем уже на месте снова надувать.

Популярные статьи  Рыболовные лески: виды, характеристики и сравнение лесок

Постоянные спуски воздуха могут негативно отразиться на состоянии плавсредства

Плюс в багажнике всегда есть риск по неосторожности задеть лодку, чем-то повредить. Да и не каждая сдутая лодка влезет в багажный отсек, о чем также забывать не стоит. Из этого следует вывод, что багажник не является оптимальным вариантом

Он подойдет только для маленьких надувных лодок, которые легко спустить и накачать. Также потребуется достаточно свободного пространства внутри авто, чтобы разместить остальные вещи

Из этого следует вывод, что багажник не является оптимальным вариантом. Он подойдет только для маленьких надувных лодок, которые легко спустить и накачать. Также потребуется достаточно свободного пространства внутри авто, чтобы разместить остальные вещи.

Ждите много новых, полезных и интересных материалов!

Спасибо за прочтение! Пожалуйста,

Лодочный прицеп своими руками

Самодельные лодочные прицепы используются наряду с промышленными образцами. Не смотря на большой выбор прицепов, люди часто прибегают к постройке лодочных прицепов своими руками. И дело здесь не всегда в цене. Человеку свойственно усовершенствовать свои приспособления, а модернизация заводского лодочного прицепа ведет все к той же перерегистрации в ГИБДД. К тому же, форма лодочного прицепа не всегда идеально соответствует форме Вашей лодки, что затрудняет ее погрузку и выгрузку.Самодельные лодочные прицепы распространены на территории нашей необъятной Родины еще и потому, что есть масса мест, где есть необходимость транспортировать свою лодку к водоему не по дорогам общего пользования и многие, попросту, не регистрируют свой самодельный лодочный прицеп. Изготовление лодочного прицепа своими руками требует некоторых теоретических знаний. Этот раздел сайта создан для того, чтобы помочь разобраться с тонкостями самостоятельной постройки лодочных прицепов. Кроме того, здесь представлены некоторые изобретения, которые Вы не встретите в серийных образцах. Приглашаем Вас посмотреть наработки других людей, которые самостоятельно сделали сами себе лодочный прицеп.

Колеса для лодки

Необходимость в колесах для лодки возникает у водномоторников когда требуется переместить судно по берегу на небольшие расстояния. Наибольшее распространение колеса приобрели среди пользователей моторных ПВХ надувных лодок. Приобретение специального лодочного прицепа для такого судна зачастую не обосновано, а переместить лодку одному человеку от места сборки к воде затруднительно. Существует масса вариантов способов крепления колес на лодку. У каждого из них есть свои преимущества и недостатки.

Чертеж лодочного прицепа №8

В рамках данной статьи рассматривается чертеж лодочного прицепа с плавающим креплением роликовых механизмов. Данная разработка позволяет загружать на прицеп лодки с разной конфигурацией днища.

ОСТ на лодочные прицепы

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети.

Чертеж лодочного прицепа №7

На рассматриваемых чертежах лодочного прицепа показывается вариант установки лестницы для захода на переднюю палубу лодки, находящейся на прицепе.

Чертеж лодочного прицепа №6

В статье рассматривается чертеж автоматического фиксатора для лодочного прицепа. При погрузке лодки на прицеп, приведенное устройство помогает зафиксировать лодку, удерживая ее за кольцо на форштевне.

Чертеж лодочного прицепа №5

В данной статье представлен чертеж лодочного прицепа с откидным водилом. Как правило, лодочные прицепы длинее лодок, которые на них перевозят, и, зачастую, случается так, что при хранении лодки в гараже, сама лодка вмещается по длине в гараж, а прицеп — нет.

Чертеж лодочного прицепа №4

На данном чертеже лодочного прицепа рассматривается вариант самостоятельного изготовления лодочного прицепа с регулируемой длиной под лодки различных размерений.

Чертеж лодочного прицепа №3

Чертежы лодочного прицепа в этой статье показывают механизм распределения веса лодки по раме прицепа. Кроме того обеспечивается возможность жесткой поддержки лодки любой конфигурации корпуса.

Чертеж лодочного прицепа №2

Приведенный чертеж лодочного прицепа показывает основную схему прицепа, построенного своими руками. Данный лодочный прицеп изготовлен из стальной трубы квадратного сечения.

Чертеж лодочного прицепа №1

Данный чертеж лодочного прицепа выполнен под изготовление прицепа для лодки своими руками. Размеры на чертеже указаны в дюймах. Для перевода в сантиметры необходимо умножить указанный на чертеже лодочного прицепа размер на 2,54. Данный чертеж лодочного прицепа представляет собой упрощенную конструкцию.

Процесс сборки и ключевые особенности

В качестве основной рамы можно использовать трубы 80х40х3,5 мм. Если есть возможность работать с более толстым материалом – это не проблема, но вот меньшая плотность может привести к поломкам, поскольку лодки весят немало.

Для работы хватит двух труб по восемь метров – одна станет основной осью, а вот вторую придется разрезать на мелкие части, чтобы потом приваривать к основе. Сварщика такой процесс займет всего на несколько часов.

Далее вам нужно просверлить в основной балке отверстия и закрепить болтами центральную ось и сцепку. После нужно обязательно проверить, не ведет ли прицеп во время езды – для этого понадобится установить колеса. Провести подобную проверку лучше всего на начальном этапе работ, поскольку в дальнейшем могут возникнуть проблемы, а пока отверстия можно попросту пересверлить.

Следующий шаг – крепление опорной ножки и страховочного троса.

Из немного более тонкой трубы сварите лебедку – конструкция усложняется талрепом, который предназначается для удерживания лодки на месте во время перевозки. Иначе сам механизм крана долго не прослужит. Труба той же толщины пойдет на опоры крыльев.

Те же материалы используются и для кильблоков – их нужно несколько пар, поскольку одна приведет к поломкам днища. Опоры же нужно просто нарубить и приварить в предназначенных местах. Ролики на осях должны двигаться свободно, потому что заедание приведет к повреждениям.

Проводите необходимые испытания, а потом вешаете светотехнику, после чего красите.

Последний шаг – регистрация транспортирующего средства в соответствующих госорганах.

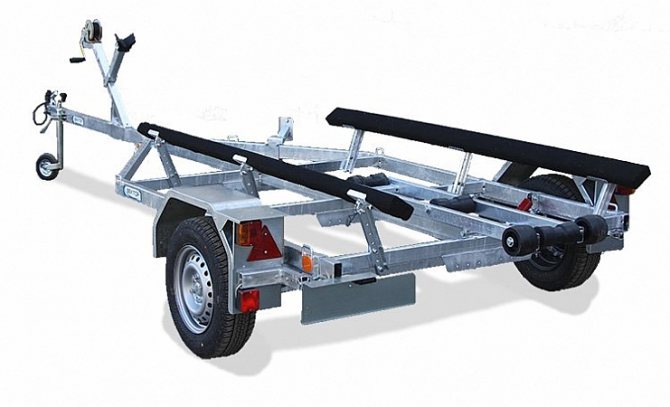

Топ-3. ЛАВ 81014

Как сделать прицеп для лодки ПФХ своими руками

Рейтинг (2021): 4.74

Сборная конструкция Прицеп собран из заменяемых модулей, что позволяет легко его ремонтировать и в существенной степени менять размер и форму, просто устанавливая другие элементы.

  • Характеристики

    Средняя цена: 77 000 руб.

  • Страна: Россия
  • Грузоподъемность: 501 кг
  • Собственный вес: 244 кг
  • Длина перевозимого судна: 5 м
  • Опоры: ролики
  • Тормоза: нет

Главная особенность этого прицепа – сборная конструкция. Он не изготовлен из цельного профиля, легко разбирается и собирается на болтах. Такую систему часто причисляют к недостаткам, так как она менее прочная, но если вы не перегружаете прицеп, то и проблем не возникнет. А вот преимуществ у сборных моделей куда больше. Во-первых, вы можете легко заменить любой модуль. Например, если он повредился при небольшой аварии или вы просто хотите увеличить габариты. Это полноценный конструктор, а производитель дает возможность выбрать необходимую конфигурацию еще до покупки. Например, можно установить колеса большего или меньшего диаметра или поставить светодиодные фонари.

Плюсы и минусы

  • Ремонтопригодность
  • Откатная погрузочная тележка
  • Возможность менять модификацию и конфигурацию
  • Фактическая грузоподъемность выше номинальной
  • Негерметичные фонари
  • Мало позиций для регулировки роликов

10 лучших катеров для рыбалки

Напоследок о прицепах

Поскольку мы говорим про надувную лодку, использовать при ее транспортировке автоприцепы с жесткой подвеской не стоит. Выбирайте более мягкие варианты.

При высокой жесткости подвески на каждой выбоине и ямке прицеп будет скакать, а вместе с ним и ваше ПВХ плавсредство. Ничего хорошего от этого не будет никому из присутствующих.

Как сделать прицеп для лодки ПФХ своими руками

На этом все. Модернизация бортового прицепа действительно является достойной альтернативой покупки отдельного лодочного транспортного средства. Вы согласны?

64,33

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

Как сделать прицеп для лодки ПФХ своими руками

ак-то неудобно, скажу я Вам, возить лодку в снегоходном прицепе.Хранить ее сдутой-тоже не хочу. Сделать ложементы на грузовой прицеп -тот еще колхоз.Нужен лодочный прицеп. Денег стоит он немерянных, по моему скромному мнению. Поэтому нужно делать самому. Про документы и эксплуатацию без оных прицепа умолчим. повторюсь лишь, что у меня уже есть один прицеп. А дальше все понятно.Есть тут сообщество про легковые прицепы. Как-то создал там темку про идею постройки легкового прицепа для лодки своими руками. Выложил схемку прицепа в Компасе, с размерами…Законы того сообщества требовали обязательного наличия фото, которого, естессно, не было.Как я могу сделать фото того, чего нет?Тему мою удалили, забанили/разбанили и все такое-короче, пишу здесь.Тут нет царька из мегакрутого сообщества.Поехали!

Популярные статьи  Зимняя рыбалка на балансир

Исходные данные:Прицеп должен быть как заводской. Никакого колхоза с колесами от муравья и крыльями из подкрылков.Никаких девятошно-окушечных балок с колхозом на рессоры совместно с пружинами.Лодка пвх, шириной 1580 мм.Длина настоящей лодки 330, но все течет, все изменяется, поэтому нужен запас.Перевозка с мотором.Лодка должна быть как можно ниже, так слиповаться удобнее.Подвеска рессорная, проще и надежнее.Ложементы деревянные.

Мои идеи:Рама(лонжероны) шириной 160 см будет выполнена из профильной трубы 60х40х2, этого хватит за глаза.Стоимость профиля 147р/метр. Понадобится 12 метров.Рама будет иметь всего две поперечины, а больше и не надо.Поперечины входят в указанные выше 12 метров.

РессорыТрехлистовые, от автомобиля системы Уаз Патриот.Есть в активе. Остались у меня после замены на усиленные.

БалкаБудет самодельная, из трубы 60х60х3.Стоимость трубы 170 р/метр. Нужно 180 см профиля.Есть в активе ступицы в сборе с цапфами от задней балки 2108.Возможно, рессоры будут крепиться к балке снизу, для снижения лодки.

Подвеска.Подвеска будет сдвигаться в зависимости от загрузки.

Так называемый УтюгОн же сцепное устройство под шар диаметром 50 мм, фирмы KNOTT.Стоимость его на авторынке 800 рублей.

КрыльяПрицепа 600 рублей/пара.Фирма петропласт.

Колеса.ВАЗовские.Есть в активе два R14 колеса фирмы слик в сборе с резиной таганка. Резина то ли внедорожная, то ли супер-агрессивная зимняя.

Фонари.Скорее всего фонари будут от трактора МТЗ, с самодельными светодиодными блоками, вклеенными в фонарь герметично. В фонаре будут насверлены отверстия для свободного слива/залива воды и конденсата.

Данный пост будет редактироваться. Будут добавляться фото и письменный отчет с указанием внизу даты изменений и что, собственно изменено.Соответственно, цена вопроса будет постоянно увеличиваться по мере закупа железа.Сегодня закупаю металлолом и в добрый путь во имя болгарки, полуавтомата и углекислого газа.

06.06.2016Разобрал штатные Патрорессоры для покраски.

Конструкция

Разнообразие моделей лодок не может не диктовать условий для различных приспособлений, тем не менее, можно, не вдаваясь в подробности, определить единый принцип устройства, которое имеет тележка для лодки. Это касается и приспособлений, сделанных своими руками. Количество осей тележки зависит от длины перевозимой лодки. Для небольших надувных моделей достаточно одной оси, представляющей собой балку. Многие самодельные конструкции подразумевают жесткое крепление балки к раме тележки, однако если учитывать неровности дорог, а зачастую лодку приходится переводить по бездорожью, то необходимость установки полноценной подвески является серьезной задачей для разработчика.

На раме тележки монтируются ложементы. Это продольные направляющие, позволяющие установить и надежно закрепить плавсредство. Устойчивость лодки во время движения автомобиля считается основным критерием. При несоблюдении этого условия между поверхностью материала и элементами конструкции возникает трение, в процессе которого ПВХ можно повредить.

Как сделать прицеп для лодки ПФХ своими руками

Прицепное устройство позволяет соединить тележку с автомобилем. Способ крепления установлен согласно принятым нормативам, поэтому отступать от этих нормативов нельзя. Любое прицепное устройство должно быть соединено со штатным фаркопом, которым оснащен автомобиль. Производители знают об этом, так что замки считаются универсальными. То есть, какой бы прицеп вы ни купили, его можно эксплуатировать с вашим авто, если последний оснащен фаркопом. Более того, если самодельное устройство подлежит сцепке другим способом, то будут серьезные проблемы с ГИБДД и, прежде всего, с регистрацией прицепа.

Отдельным пунктом рассматриваются дополнительные аксессуары. Без них транспортировка лодки возможна, однако этот процесс может не удовлетворять требованиям безопасности. Что отличает лодочный прицеп от обычной телеги? Прежде всего, шасси. Подвижная часть должна не просто обеспечивать движение устройства, но и сделать это движение безопасным. Не стоит забывать, что, помимо вас, на дороге присутствуют и другие участники. При самостоятельном конструировании тележки желательно использовать уже готовый узел, например, взять балку от автомобиля. При регистрации предстоит процедура проведения испытания, поэтому данное решение будет самым оптимальным.

Как сделать прицеп для лодки ПФХ своими руками

Подкильный ролик – еще одно устройство, способное существенно упростить процедуру погрузки или разгрузки судна. Трение качения намного ниже трения скольжения, поэтому такие ролики устанавливают на ложементы в случае плоскодонной лодки или монтируют посредине, если плавсредсво имеет выраженный киль.

Тележка для лодки, буксируемая автомобилем, в обязательном порядке должна быть оснащена задними фонарями. В них присутствуют габаритные огни и стоп-сигналы. Здесь также возможно решение при конструировании своими руками. Подойдут фонари от любого автомобиля. Желательно, чтобы они имели собственный корпус, так как электрическая часть фонаря должна быть защищена от влаги.

Обзор тележек для лодочного мотора

Любишь кататься – люби и саночки возить. Старая пословица в прямом и переносном смысле относится к использованию подвесного лодочного мотора. Чем больше мощность, тем тяжелее мотор. Использование прицепа для перевозки комплекта лодка-мотор в собранном виде лишает мобильности водомоторника, да и не везде имеется безопасный и удобный спуск для прицепа.

Вот и приходится грузить мотор в машину, выгружать, устанавливать на лодку (катер), а после рыбалки, уставшим, все действия проводить в обратной последовательности. Подвесной двигатель 15 л.с. весит порядка 35-40 кг, 30 л.с. уже 52. А здоровье не казенное, спина спасибо не скажет.

Инструкция по изготовлению

Составленный чертёж с просчитанными данными относительно параметров используемых материалов будет хорошим подспорьем в монтажных работах, поэтому обходиться без него не стоит. Для удобства разрабатывается несколько чертёжных планов, отражающих разные узлы соединения и механизмов. Так будет быстрее производить сборку деталей, не забывая о мелких деталях.

Процесс изготовления прицепа состоит из следующих этапов:

  1. Конструкция прицепа в зимний период нуждается в контрольной балансировке, замене резины при изнашивании старой, смазке соединительных элементов ходовой части

    Первой собирается рама. Для того, чтобы конструкция получилась достаточно прочной, нужно соединять металлические трубы и профиль сварочным аппаратом. Ходовку и ось прихватывать к раме не стоит, а вот укрепления стыков в виде косынок из тонкого листового металла не помешают.

  2. Ось к раме фиксируется строго перпендикулярно по отношению к центральной балке. Для крепления используются болты М12 или М13.
  3. Установить крепёжный механизм в зоне соединения оси и фаркопа. Мастера рекомендуют использовать готовый механизм, это ускорит процесс сборки, и гарантирует безопасность эксплуатации прицепа.
  4. Следующий этап заключается в монтаже колёс. Принцип работы тот же, что и при установке колёсных пар на авто или мотоцикл.
  5. Тестовый проезд трейлера, подсоединённого к авто, поможет определить необходимость проведения балансировки. Если при езде самодельную конструкцию не уводит в сторону (влево/вправо), то можно повторить тест, но уже с лодкой. В случае обнаружения ухода прицепа в сторону, потребуется переставлять ось.
  6. Чтобы во время езды лодка не заваливалась на бока, нужно установить на конструкции опоры: опорную ножку и страховочный трос, опорные элементы для крыльев, лебёдки и кильблоков. Для изготовления фиксаторов используется труба 60х40х2 мм. Опоры под кильблок раскраивают на гильотине из полос металла и соединяют сварочным аппаратом. Параметры и угол наклона должны давать роликам свободно двигаться при погрузке, а во время переезда плотно прилегать к лодке. Излишнее давление может повредить корпус плавучего средства или киль. Упростить расчёты поможет сделанный предварительно макет киля. Так выставить ролики будет гораздо легче.
  7. После установки всех элементов на каркас нужно зачистить металлические поверхности мелкой шкуркой, после чего обезжирить спиртовым раствором или ацетоном. Чтобы коррозия не проступила при первом дожде, следует обработать все металлические детали грунтовкой и краской с промежуточной просушкой.
  8. После просушки на прицеп устанавливаются брызговики. Далее на заднюю часть конструкции фиксируются фонари, и протягивается проводка. Провода аккуратно фиксируются вдоль всей длины, чтобы при установке лодки и её снятии цепь не повредилась. Выходной кабель фиксируется у фаркопа с помощью разъёмов.

Оцените статью
Юрий Леонидов
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Как сделать прицеп для лодки ПФХ своими руками
Ловля на удочку с кормушкой: монтаж и схема снасти
