Эхолот для рыбалки – Как проверить эхолот без воды?

Эхолот – прибор для определения глубины водоёма, рельефа, плотности и типа дна, наличия и размера рыбы. Имея его, рыбак увеличит улов без дополнительных приманок. Эхолоты для рыбалки позволят найти добычу быстро и точно, даже при большой площади водохранилища.

Он имеет две составляющие: экран с микрокомпьютером для обработки данных и датчик для восприятия информации. Чем выше разрешение дисплея, тем точнее сведения для рыбаков. Приборы делят на высокочастотные и низкочастотные. А также, в зависимости от числа лучей: однолучевые, двухлучевые, трёхлучевые, многолучевые.

• Однолучевые – самые бюджетные.
• Многолучевые (до 11) используют трёхмерное излучение для показа.

Как пользоваться умным эхолотом Дипером Про+ ?

Мой порядок действий: вечером перед фидерной рыбалкой заряжаю дипер про+ на 100%. Уровень заряда можно посмотреть через телефон, либо по индикатору — когда он горит зеленым и не мигает, значит зарядка окончена. Для работы на водоеме решил купить жесткую палку 2,1 м с тестом до 200 гр. Плетенка 0,3 мм. Цена небольша, а уровень комфорта повышается значительно. Грубо, но отстрелов быть не должно). Фрикцион слегка ослабляю на случай внезапного закрытия дужки лесоукладывателя во время заброса. Креплю резиновый уплотнитель для телефона, вставляю его и запускаю приложение.

Плетенку способом петля-в-петлю цепляю к винту. Это лучше, чем через вертлюги и чебурашки, которые со временем ржавеют и могут рассыпаться. Раз в несколько рыбалок петлю срезаю и перевязываю. У эхолота есть два крепления. За верх креплю в случае заброса с обрывистых берегов, а за низ — с пологих. Так он не будет опрокидваться и заныривать во время подмотки.

Важный момент: чтобы эхолот включился, необходимо погрузить его в воду у берега — выведенные контакты замкнуться, и он начнет искать телефон. Если сразу сделать заброс, то вероятность обрыва связи крайне высока. После того, как телефон подключился к эхолоту и мы видим заветную надпись “Слишком мелко или глубоко”, делаю первый недалекий заброс. Далее в зависимости от показаний делаю веерные забросы. В зависимости от ситуации перемещаюсь по берегу в поисках нужной точки. Когда все устраивает, маркерным грузиком протаскиваю по дну и клипсуюсь.

Если это ваш первый опыт использования беспроводного wi-fi эхолота, уделите время, а лучше отдельный выезд на водоем. Потренируйтесь забрасывать, читать показания — это в будущем сэкономит драгоценное время на рыбалке и избавит вас от неприятных заминок.

Полезно в процессе рыбалки дополнительно забросывать Deeper PRO в точку ловли, чтобы оценить: пришла ли рыба или ушла, где она стоит, сколько ее, какого размера? Это помогает корректировать свои действия в правильную сторону  . Если вижу, что рыба пропала и рядом вокруг ее тоже нет, то возможно стоит сменить место. Если вижу, что рыба появилась, но не ключет, то пытаюсь колдовать с типом насадки, длиной и толщиной поводка, размером крючка, составом прикормки и т.п.

Преимущества и недостатки

Эхолот Lowrance HOOK2-4x GPS Bullet отличается:

• большим горизонтальным экраном;

• хорошим качеством изображения;

• значительным радиусом сигнала;

• автоматической настройкой сонара;

• способностью сохранять маршрутные точки;

Он точно определяет наличие рыбы на дне. Максимальная глубина для работы датчика составляет 152 м. Зарядки хватает на несколько часов

Явных недостатков в работе прибора не выявлено. Возникают трудности с рисунком дна, если скорость более 10 км/час. А также некоторые пользователи хотели бы видеть сенсорный экран у данного типа эхолота. В целом надежный и недорогой прибор.

Источник

Как работает эхолот

Эхолот состоит из двух основных частей – это преобразовательный элемент и главный процессор плюс дисплей . Последний по сути представляет собой небольшой компьютер, который обрабатывает информацию, полученную от преобразователя, и преобразует ее в цифровые сигналы на экране.

Преобразователь содержит пьезоэлектрические кристаллы, которые используются для отправки эхолота импульсов в воду с помощью вибрации на определенной частоте. Когда эти импульсы сталкиваются с объектом, они отражаются обратно в датчик , который принимает сигналы и передает их основному блоку для интерпретации.

Схема, показывающая, как работает отправка и получение сигнала эхолота

На основе интенсивности возвращаемого сигнала, а также времени, необходимого для прохождения через воду, эхолот может рассчитать форму и местоположение объектов, отражающих импульс сонара. Этот процесс повторяется несколько десятков раз в секунду, что помогает улучшить разрешение и генерировать живое изображение того, что происходит в конусе сонара.

Детали, которые можно интерпретировать по сигналам сонара, также зависят от мощности и частоты импульсов. Из-за этого многие эхолоты используют несколько разных частот одновременно для сбора дополнительной информации.

Рыбаки часто задают вопрос « Можно ли использовать эхолот вне воды». Короткий ответ- нет. Эхолот работает только в воде. Однако вы можете быть удивлены, узнав, что вы можете использовать эхолот через лед, поскольку лед легко передает сигналы сонара.

Описание Lowrance X-4 Pro

Перед тем как рассмотреть про этот эхолот отзывы рыбаков, стоит взглянуть на те параметры, которыми его наделила известная компания Lowrancе, уже более 50-ти лет занимающаяся конструированием электроники для судоходства. Прежде всего, глядя на Lowrance X-4 Pro, отмечаешь его компактность, что делает удобным его использование, как летом с лодки, так и зимой на льду.

Второе, что бросается в глаза, – обилие кнопок. Это зачастую подразумевает необходимость осуществления многих тонких настроек, что немного пугает потенциального покупателя, зашедшего в магазин рыболовных товаров приобрести себе такого электронного помощника. Действительно, опций здесь хватает, но все они заранее настроены на оптимальные значения, а корректировка наиболее значимых из них осуществляется довольно просто, да и идущая в комплекте подробнейшая инструкция не даст запутаться.

Приятным моментом, оказался тот факт, что случайно прерванная работа эхолота никак не сказывается на внесенных пользователем изменениях, так как они сразу же сохраняются и заносятся в память.

Как уже упоминалось, работа эхолота базируется на использовании двух лучей, зондирующих глубину воды– 83 и 200 kГц. Один из них имеет угол захвата в 120, а другой в 60 градусов. Мощности в 1,5 кВт вполне хватает, чтобы получать точную информацию о рельефе дна на глубине до 300 метров, и это при высокой скорости плавательного средства.

Такие параметры заставляют многих рыбаков этот эхолот купить не только для ловли на пресной воде, но и для использования его на море. Кроме того, Lowrance X-4 Pro пригодится и на мелководье. Перенастроив его чувствительность, можно изучать дно всего лишь на глубине в 1м. Весьма важный момент, так как, изучая разные торговые марки эхолотов, можно заметить, что далеко не все отдельные модели этого сегмента предусматривают такую неоценимую для зимней рыбалки функцию.

Также Lowrance X-4 Pro содержит множество полезных режимов для детализации дна (zoom) и поиска рыбы (ASP, FishSymbol I.D, FishTrack, GRAYLINE). Чтобы не пропустить рыбное место предусмотрен даже специальный, извещающий рыбака звуковой сигнал. Напоследок надо заметить, что выбирая этот эхолот, цена в среднем на него составляет всего лишь 6-7 тыс. рублей.

Приняв во внимание описанные выше возможности этого устройства, заключенные в надежный корпус (уровень защиты – IP67), несложно представить, почему его так активно раскупают. Но, так ли все хорошо обстоит на самом деле? Чтобы выяснить этот, несомненно, очень важный момент, были отобраны десять ресурсов из Сети, которые содержат про этот эхолот отзывы наиболее содержательного характера

Шумоподавление

И ещё один важный параметр, который не меньше других влияет на качество картинки на дисплее эхолота, — это настройка шумоподавления.

Как правило, большинство моделей имеют 3 уровня шумоподавления. Впрочем, эту функцию по желанию можно вовсе отключить, но фильтрация шумов тоже позволит добиться более четкой картинки, что, конечно же, идёт только в плюс.

Помните, что универсальных настроек не существует, и параметры эхолота необходимо настраивать вручную с учётом особенностей конкретного водоема и скорости передвижения вашей лодки. Более подробно про лодочные эхолоты вы узнаете в обзоре — «Выбор эхолота для лодки».

Как читать мигалку для зимней рыбалки

Если вы увлекаетесь подледной рыбалкой, вы, вероятно, захотите использовать эхолот с мигалкой, который специально разработан для этой цели. В отличие от обычных эхолотов, он отображает одномерные данные о толщине воды под прорубью (подробнее об этом читайте в нашем обзоре лучших мигалок для подледной рыбалки и о том, как они работают).

Кстати, вы также можете использовать обычный эхолот для подледной рыбалки (хотя правильное расположение датчика может оказаться затруднительным), и вы даже можете использовать его, чтобы стрелять эхолотом прямо сквозь лед, не сверля дыры (если вы Чтобы узнать больше об этом, ознакомьтесь с нашей статьей под названием « Может ли эхолот работать во льду» ).

Шумоподавление

И ещё один важный параметр, который не меньше других влияет на качество картинки на дисплее эхолота, — это настройка шумоподавления.

Как правило, большинство моделей имеют 3 уровня шумоподавления. Впрочем, эту функцию по желанию можно вовсе отключить, но фильтрация шумов тоже позволит добиться более четкой картинки, что, конечно же, идёт только в плюс.

Помните, что универсальных настроек не существует, и параметры эхолота необходимо настраивать вручную с учётом особенностей конкретного водоема и скорости передвижения вашей лодки. Более подробно про лодочные эхолоты вы узнаете в обзоре — «Выбор эхолота для лодки».

Эхолот Fishfinder — незаменимый помощник рыбака

Цена: $32.29 (купила за $30.6) Еще буквально год тому назад мой муж смеялся над сотрудником-рыбаком, который скупал различные дорогие приманки, но пользовался только самыми дешевыми, потому что их не жалко :). И вот сейчас в нашей квартире появилась удочка, спиннинг, лодка, резиновые сапоги и десяток приманок, но радует, что приманки самые дешевые. Когда, казалось бы, уже есть все, он начал засматриваться на эхолоты. Вычитал, что этот эхолот Fishfinder хоть и недорогой, но имеет множество положительных отзывов. И добавил его в список желаний.

Я решила его побаловать и заказать эхолот к празднику. Так получилось, заказала эхолот за 3 недели, без надежды, что придет вовремя. Но каким-то чудом через 2 недели он был уже у меня. Между вылетом из Китая и поступлением на главный склад почты прошло всего 3 дня (обычно проходит не меньше 15-ти).

На Алиэкспресс я выбрала самое дешевое предложение с большим количеством отзывов и надежным поставщиком, и поняла в чем разница когда получила посылку. Остальные продавцы писали, что эхолот упакован в коробку, а в моем случае все было упаковано в обычный почтовый желтый пакет. В первый раз я снимала на видео распаковку, так как разбить эхолот в такой упаковке нечего делать. Но все пришло в целости и сохранности, хотя упаковка меня возмутила.

Конечно муж радовался как маленький, игрушка есть игрушка и по-другому не назовешь. Сразу побежал испытывать его в ванной, но минимальная глубина при которой работает сонар 0,6 м. Затем побежал к аквариуму, но и там глубины оказалось недостаточно. Эхолот показывал то метр, то три. Зато он реагировал на стайки рыб!

Теперь немного о характеристиках и что может показывать это замечательное устройство.

Эхолот показывает текущую глубину, проплывающую рыбу, коряги и камни. Он не строит графики, не показывает рельеф дна и ничего не запоминает. В первую очередь эхолот покупался именно для определения глубины и обнаружения ям, рассчитывать, что он будет показывать рыбу не стоит. Во-первых, не понятно какого размера рыбу он видит, во-вторых, рыба проплыла и все.

В комплект входит: эхолот, провод около 10 м, датчик-сонар, поплавок из пенопласта.

Благодаря креплению на датчике, его можно стационарно закрепить (на лодку но не на резиновую).

В комплект входит шнурок, эхолот можно повесить на шею.

Соединение герметичное, есть резиновый уплотнитель.

Корпус не люфтит, да и вообще выглядит весьма качественно. По бокам резиновые вставки. Держать в руке приятно.

В комплекте есть инструкция, очень подробная, с рисунками, но на английском языке. Но и по картинкам ясно, что хочет донести производитель.

Самое главное для точности измерения надо аккуратно погружать датчик в воду, чтобы не образовался под ним воздушный пузырь. Кстати, на льду он тоже работает, только надо немного подтопить лет и поставить датчик в воду также без воздушного пузыря.

Сзади хитрый отсек для батареек, сперва я купила только две штуки типа ААА, а нужно четыре.

Вот так выглядит экран эхолота со всеми включёнными элементами. Сейчас расскажу как понять, что он показывает.

В верхней строке слева направо находятся индикаторы:

• чувствительность;
• режим экономии батареи;
• включение и выключение подсветки;
• включение и выключение звукового оповещения при появлении рыбы;
• состояние батареи;
• текущая глубина.

Чуть ниже расположено поле, на котором эхолот показывает рыбу. Датчик захватывает угол 45°. Справа — индикатор глубины. Максимальная глубина, которую может измерить этот датчик 100м. Например, датчик показал 30м и 2 рыбы на разной глубине (я их отметила красным), тогда на индикаторе глубины загорятся 2 квадрата (я их тоже отметила) по которым можно предположить, что рыбы находятся на глубине 6 и 18м.

В самом низу эхолот показывает наличие коряг (маленькие, средние и большие):

И деревья, камни, выступы (тоже маленькие, средние и большие):

Конечно, обзор не был бы обзором без испытания на воде. Сперва проверяли глубину, сравнивали с показаниями другого эхолота. Глубину показывает верно. Рыбу и камни тоже показывает, но проверить есть ли они в действительности возможности нет. Затем на поверхности показалась стайка мальков и эхолот ее тоже зафиксировал. С одной стороны — это хорошо, у эхолота высокая чувствительность, с другой стороны – такая рыба рыбаку неинтересна.

Муж подарком доволен, нареканий абсолютно нет.

В заключении хочется добавить скрин отзывов с Али, покупатели поставили максимальную оценку не зная работает ли эхолот :). И таких отзывов очень много.

Надеюсь, ничего не упустила

Спасибо за внимание, отвечу на любые вопросы

Экран

Эхолот картплоттер Lowrance Hook 4 отличается от более доступных вариантов в том числе и экраном. На этом элементе устройства многие производители пытаются сэкономить. У наиболее бюджетных моделей дисплей и вовсе черно-белый, информация в таком случае отображается разными градациями серого. Чуть более дорогие варианты отображают до 256 цветов. Хук 4 же имеет экран, поддерживающий до 65000 оттенков, что позволяет устройству более тонко отображать собранную информацию, хотя такая особенность больше похожа на маркетинговую уловку

Это не совсем то устройство, для экрана которого важно количество отображаемых цветов

Экран имеет настраиваемую, с 11 уровнями яркости LED-подсветку, что дает возможность настраивать подсветку под практически любой вариант естественного освещения – от яркого летнего солнечного дня до практически полной темноты на ночной рыбалке, где слишком яркий дисплей будет скорее мешать.

Есть также и возможность активировать функцию разделения экрана, что позволяет выбирать наиболее удобный в конкретных условиях вариант вывода информации на дисплей эхолота. Разрешение – 480×272 при диагонали 4,3 дюйма.

В линейке эхолотов Hook найдутся устройства на любой вкус и кошелек

Общая информация о продукте

Модели линейки Гармин Стрикер Плюс относятся к категории так называемых GPS эхолотов. В оборудовании объединены функциональные возможности нескольких приборов:

• Эхолота;
• Простейшего приемника спутниковой навигации, типа Etrex-10 без поддержки картографии.

Используя эхолот такого вида, вы сможете наблюдать на странице карты лишь свои маршруты, его точки, треки и месторасположение. Вы можете фиксировать маршрутными точками все коряги со дна (даже располагающиеся в боковом обзоре в стороне), место спуска плавучего средства на воду, текущую зону нахождения лодки.

Однако никаких карт, помимо лично выполненных изображений глубин водоема, вы не получите. Более того, загрузка таких карт в эхолот от Гармин также окажется невозможной. Отметим, что в этом плане модели серии Garmin Striker Plus проигрывают полноценным версиям картплоттеров, дающих возможность загрузки карт.

Однако не забывайте о том, что стоимость приборов Striker Plus значительно ниже. Встроенная память техники даст вам возможность хранения до 8 тысяч квадратных километров самостоятельно нарисованных карт с интервалами между изобатами до 30 сантиметров.

Коллекция Garmin Striker Plus представлена в шести вариациях:

1. Garmin Striker Plus 4
2. Striker Plus 7sv
3. 7dv (или cv).
4. 5dv (или cv).
5. 4dv (или cv).
6. Striker Plus 9sv

У каждого продукта собственные особенности, преимущества и слабые стороны. Поэтому перед тем, как сделать окончательный выбор, вам необходимо внимательно изучить их техническое описание и сравнить параметры.

Впрочем, есть и характерные особенности:

• Наличие A-scope, Fish ID, опции автоматической настройки шумоподавления;
• Наличие CHIRP на каждом луче. Возможность вывода на дисплей информации о напряжении АКБ, температуре воды в водоеме, глубине участка, скорости передвижения лодки;
• Полноцветные экраны с регулируемой светодиодной подсветкой;
• Водонепроницаемое исполнение (уровень IPX7);
• Наличие предохранителя, подставки, официальной гарантии производителя, датчиками с крепежом на троллинговый двигатель или на транец;
• Диапазон электропитания 10-20 Вольт постоянного тока;
• Кнопочная система управления.

В наборе с самим устройством вы найдете кабель электропитания и передачи информации по NMEA0183.

Если вы не знаете, какой вариант предпочесть, ознакомьтесь с нашим обзором. Мы рассмотрим особенности каждой модели серии, начиная от самой недорогой и заканчивая премиальной.

Информация для справки

Читая обзор, не забывайте об обозначениях:

• SideVü или sv – это показатель бокового обзора;
• CV – ClearVü или dv – DownVü – показатели нижнего обзора.

Напоминаем, что для рынков Америки и Европейских стран нижний обзор обозначается различными буквами: dv – для Европы и cv – для Штатов. Конструкция датчиков будет несколько различная, стоимость первой будет выше, чем второй.

С другой стороны, отличий на демонстрируемых датчиками dv и cv картинках на экранах не обнаружил никто. Причина разработки версии cv заключается в патентных исках от концерна Lowrance.

Какой Гармин лучше выбрать и купить для рыбалки

1. Гармин Страйкер Плюс 4

Это самая маленькая модель Striker Plus, она отлично подходит для рыбалки на лодках или для использования в качестве портативного эхолота. Это, безусловно, самая дешевая модель, обеспечивающая очень надежную функциональность сонара по доступной цене. Однако следует отметить, что в нем нет CHIRP — только традиционный 2D-сонар.

Функции:

• Размер дисплея: диагональ 4,3 дюйма;
• Разрешение экрана: 480 х 270;
• Преобразователь: двухлучевой;
• Частоты: 77/220 кГц.

Видео обзор:

2. Garmin Plus 43CV

Это самая маленькая модель Echomap, по размеру она аналогична Striker Plus 4. Но она также включает в себя CHIRP и ClearVu , что приводит к значительному улучшению возможностей сонара. Он также поставляется со слотом для microSD. Однако из-за его относительно небольшого размера он не очень полезен для сложных карт, возможно, поэтому Garmin не включает предварительно загруженные карты.

Поэтому, если вы действительно заинтересованы в функциональности карт, лучше получить одну из более крупных моделей Echomap.

Особенности:

• Размер дисплея: диагональ 4,3 дюйма;
• Разрешение экрана: 480 х 270;
• Преобразователь: двухлучевой;
• Частоты: 50/77/83/220 кГц.

Видео тест:

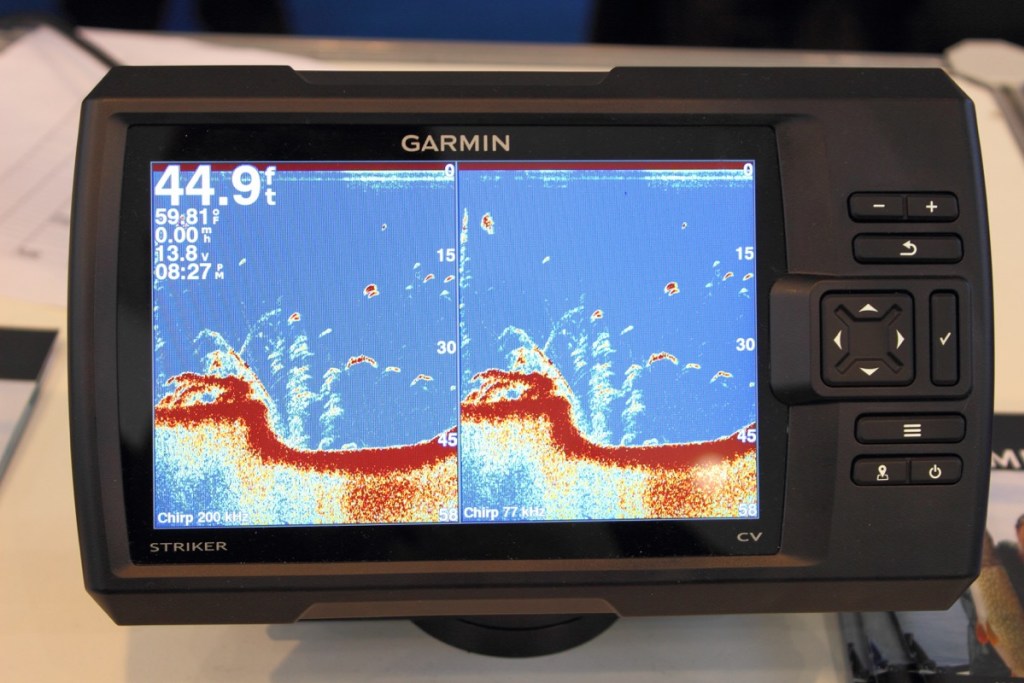

3. Гармин Страйкер Плюс 7CV

Эта модель имеет большой размер экрана 7 дюймов и предлагается по отличной цене по сравнению со стоимостью, которую она предлагает. Он поставляется с CHIRP и 2D-сонаром, но не включает функцию бокового сканирования SideVu. Если вам нужна эта функция, вам нужно вместо этого получить модель 7SV.

Особенности:

• Размер дисплея: диагональ 7 дюймов;
• Разрешение экрана: 800 х 480;
• Сонарные технологии: ClearVu, CHIRP;
• Подключение к Wi-Fi: да.

Видео обзор:

4. Garmin UHD 73CV

UHD 73CV поставляется с предустановленными картами, а в сочетании с большим 7-дюймовым экраном это означает, что вы можете использовать функцию разделения экрана, чтобы совмещать показания сонара с картографической навигацией. Многие рыболовы хотят использовать предварительно загруженные карты в дополнение к функциям эхолота, и эта модель предоставляет эти функции по отличной цене.

Особенности:

• Размер дисплея: диагональ 7 дюймов;
• Разрешение экрана: 800 х 480;
• Предустановленные карты: LakeVu G3;
• Сонарные технологии: ClearVu, CHIRP.

Видео обзор:

5. Гармин Страйкер Плюс 7SV

Это флагманская модель в серии Striker Plus, оснащенная одними из самых передовых технологий сонара, разработанных Garmin, включая функцию бокового сканирования SideVu. Изображение бокового сканирования может быть чрезвычайно полезным для охвата больших площадей, чтобы найти многообещающие места для увеличения, что помогает поймать намного больше рыбы.

Хотя Striker Plus 7SV не может использоваться для картографирования, он предлагает одни из лучших эхолотных технологий на рынке менее чем за 500 долларов.

Особенности:

• Размер дисплея: диагональ 7 дюймов;
• Разрешение экрана: 800 х 480;
• Преобразователь: CV52HW-TM;
• Подключение к Wi-Fi: да.

Видео обзор:

6. Garmin UHD 73SV

Как и Striker Plus 7SV, эта модель оснащена сонаром бокового обзора SideVu и сочетает в себе передовые возможности сонара 7SV с высококлассными картографическими функциями. Это означает, что вы можете использовать предварительно загруженные карты, чтобы сразу перейти к наиболее перспективным точкам, а затем сканировать эти точки с помощью полного набора функций SideVu, ClearVu и CHIRP. Очевидно, что это дает вам преимущество, когда дело доходит до поиска рыбы, особенно на больших водоемах, с которыми вы не знакомы.

Кроме того, вы можете получить это устройство без преобразователя, чтобы установить лучший LiveScope за эти деньги .

Особенности:

• Размер дисплея: диагональ 7 дюймов;
• Разрешение экрана: 800 х 480;
• Предустановленные карты: LakeVu G3;
• Сонарные технологии: SideVu, ClearVu, CHIRP.

Видео обзор:

Функция GRAYLINE («серая полоса»)

Данная функция поддерживается большинством моделей эхолотов Lowrance и позволяет различать слабые и сильные сигналы. Серым цветом помечается область, которая отражает звуковой сигнал более сильно, что и позволяет различить мягкое и твердое дно водоема. Твердое дно даст сигнал серого цвета, а его илистая область отобразится в виде узкой линии без серого цвета. Данная функция помогает отличить рыбу от различных элементов рельефа дна водоема, или водоросли от деревьев. Значение параметра GRAYLINE настраивается вручную пользователем эхолота.
